ABC Narzędzia - Belki

Wymiarowanie zbrojenia poprzecznego belek wg PN2002 z uwzględnieniem skręcania.

Moduł ten na podstawie danych belki wyeksportowanych z programu ABC Płyta oblicza zbrojenie poprzeczne (strzemiona) na ścinanie, na skręcanie oraz równocześnie na ścinanie i skręcanie.

Wyniki wymiarowania umieszcza w pliku dwg (na rzucie stropu) w formie nadającej się do bezpośredniego umieszczenia na schemacie stropu w projekcie lub przekazania asystentowi wykonującemu rysunek zbrojenia.

Program zapisuje w pliku dwg wszelkie dane belki i umożliwia późniejszą szybką zmianę ustawień wymiarowania i ponowne przeliczenie belki, np. zmianę średnicy strzemion, ilości ich ramion, kąta teta, klasy stali, betonu itd.

Moduł ten uzupełnia brak możliwości wymiarowania strzemion w programie ABC Płyta.

Zaletą w stosunku do konkurencyjnych sposobów wymiarowania zbrojenia na ścinanie i skręcanie (Kalkulator żelbetu Robot Office, skrypty Mathcada, arkusze Excela) jest wymiarowanie całej belki wraz z ustaleniem długości stref zagęszczenia strzemion a nie tylko sprawdzanie jednego przekroju belki.

Ponadto proces wymiarowania jest w dużym stopniu zautomatyzowany, wystarczy zaznaczyć belkę w ABC Płycie, skopiować dane do schowka i wkleić do programu.

Opis poleceń
Sposób pracy z programem
Założenia obliczeniowe
Przykładowe pliki
Filmy instruktażowe

Opis poleceń

Poniżej znajduje się spis dostępnych poleceń wraz z ich opisem.

PBB (zbrojenie poprzeczne) - główne polecenie modułu, które uruchamia okienko wymiarowania belki.

Nowa - uruchamia puste okienko wymiarowania belki
<Istniejąca> - program prosi użytkownika o wskazanie belki istniejącej i otwiera okienko wymiarowania wypełnione danymi wybranej belki.

Sposób pracy z programem

Zwymiarowanie belki przebiega następująco:

Otwarcie okienka wymiarowania belki (polecenie PBB).
Pobranie danych belki z programu ABC Płyta. W tym celu programie ABC Płyta, należy użyć polecenia "Siły w belce", wskazać oś belki, następnie w okienku "Przebiegi sił wewnętrznych" wybrać przycisk "Lista" a następnie "Schowek". Dane belki zostaną skopiowane do schowka systemowego. Dla uzyskania prawidłowych wyników zaleca się dwukrotne pobranie danych z jednej belki. Pierwsze z opcją "wg V", drugie z opcją "wg T". Uzyskuje się w tan sposób cztery zestawy danych (wg V Max, wg V Min, wg T Max, wg T Min).

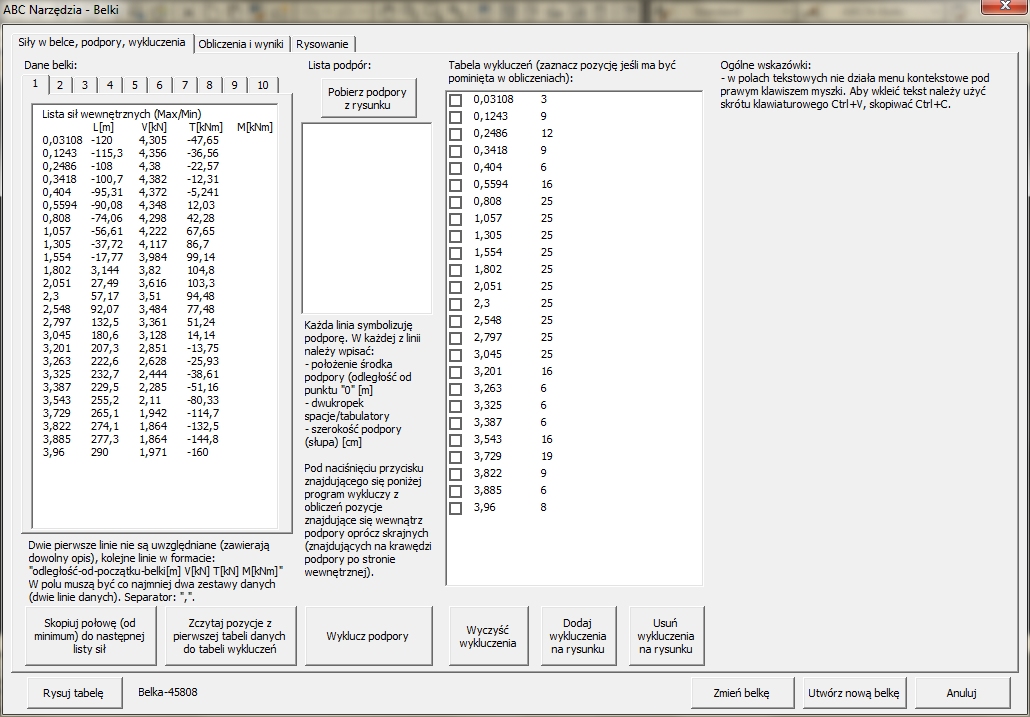

Wklejenie danych belki do pola "1" (dane z kolejnych kombinacji obciężeń do pól "2", "3" itd.) znajdującego się na zakładce "Siły w belce, podpory, wykluczenia".
Jeśli wklejone dane pochodzą z obwiedni (podzielone są na dwie grupy: Maks. i Min.), to naciśnięcie przycisku "Skopiuj połowę ..." spowoduje przeniesienie grupy Min. do kolejnego pola danych. Można wpisać do 10-ciu zestawów danych.
Opcjonalnie użytkownik może wykluczyć wybrane przekroje z obliczeń korzystając z tabeli wykluczeń.
Opcjonalnie użytkownik może wskazać na rzucie stropu położenie podpór belki (w przypadku zaznaczenia w ABC Płycie danych belki ciągłej - zawierających dane z węzłów znajdujących się nad słupami). Wskazanie położenia podpór i określenie szerokości słupów umożliwia szybkie wykluczenie z obliczeń przekrojów znajdujących się w obrysie słupa. Wadą takiego sposobu wymiarowania jest konieczność zastosowania dla wszystkich przęseł belki tej samej średnicy strzemion i ilości cięć.

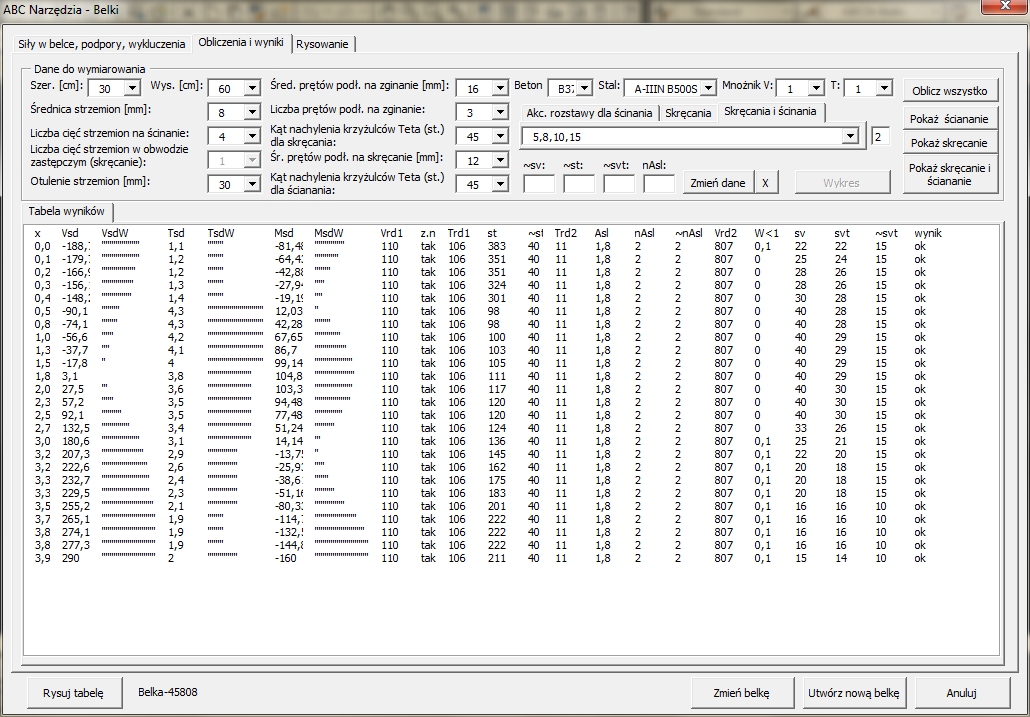

Przejście do zakładki "Obliczenia i wyniki" i wypełnienie "Danych do wymiarowania" czyli podanie wszelkich danych potrzebnych do zwymiarowania strzemion. Dane te odnoszą się do wszystkich przekrojów belki.
Naciśnięcie przycisku "Oblicz wszystko". W wyniku obliczeń w tabeli wyników zostaną wyświetlone cząstkowe wyniki dla każdego zdefiniowanego przekroju belki. Obliczając wyniki dla każdego przekroju program sprawdza każdy zestaw danych i w tabeli wyników pokazuje wyniki dla zestawu najbardziej niekorzystnego (najmniejszy rozstaw strzemion, za mały przekrój itp.).
Domyslnie w tabeli wyników pokazywane są kolumny zawierające najważniejsze wyniki obliczeń. Dwukrotne kliknięcie w polu tabeli wyników powoduje pokazanie w tabeli ukrytych kolumn zawierających cząstkowe wyniki obliczeń.
Dobierając rozstawy strzemion program korzysta z pól "Akceptowane rozstawy strzemion..." dodatkowo biorąc pod uwagę pole "Zapas rozstawu" (małe pole obok). Użytkownik może jednk zadać własne rozstawy strzemion i ilości zbrojenia na ścianie dla każdego przekroju belki. Są to: rozstaw strzemion na ścinanie (~sv), rozstaw strzemion na skręcanie (~st), rozstaw strzemion na skręcanie i ściananie (~svt), liczba prętów podłużnych ze względu na skręcanie (nAsl).
Aby zadać rozstaw strzemion należy zaznaczyć na liście wybrane przekroje belki, wpisać do pola "~svt" (lub ~sv, ~st, ~nAsl) zadane wartości a następnie nacisnąć przycisk "Zmień dane".
Od tego momentu program nie będzie dobierał strzemion z pól "Akceptowane rozstawy strzemion ..." lecz będzie przyjmował zdefiniowany przez użytkownika rozstaw (dla przekrojów, które mają zdefiniowane dane).
Aby skasować wszystkie zadane wartości należy użyć przycisku "X".
Po zadaniu danych należy przycisnąć przycisk "Oblicz wszystko" aby zaktualizować wyniki obliczeń.

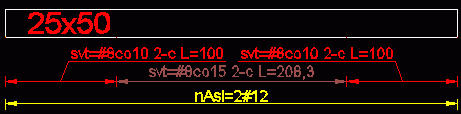

W momencie gdy rozstawy strzemion są już dobrane, należy zdefiniować "Opcje rysowania belki" na zakładce "Rysowanie". Program potrafi rysować zakresy rozstawów strzemion i prętów podłużnych w formie linii wymiarowych z opisem lub w formie opisu tekstowego przy każdym przekroju belki prostopadle do osi belki.
Na koniec wystarczy użyć przycisków:
- "Zmień belkę", który spowoduje zapisanie zmian do wybranego wcześniej bloku belki,
- lub "Utwórz nową belkę", który spowoduje wygenerowanie nowego bloku belki. Wcześniej należy wskazać dwa punkty wstawienia belki.

Założenia obliczeniowe

Obliczenia strzemion wykonywane są wg algorytmu normy żelbetowej PN2002.
Obliczanie wspólnych strzemion na ściananie i skręcanie odbywa się przy założeniu, że strzemiona zewnętrzne pracują na ściananie i skręcanie a strzmiona wewnątrz belki pracują tylko na ściananie.
Uwaga! Należy pamiętać, że ABC Płyta do wersji 6.14 daje nieprawidłowe wyniki sił wewnętrznych dla belek ułożonych ukośnie. Dlatego w tych wersjach programu ABC Płyta przed oczytaniem sił należy obrócić cały model w taki sposób, aby dana belka była ułożona pionowo lub poziomo. Dopiero wersja 6.15 (styczeń 2015) programu ABC Płyta podaje prawidłowe wyniki również dla belek ukośnych. Zachęcamy do aktualizacji.

Przykładowe pliki

Przykładowy plik będący wynikiem pracy w module Belki.
