ABC Narzędzia - Zliczanie
Zlicza
bloki, teksty, linie, polilinie, łuki, linie wymiarowe, multileadery
występujące w rysunku oraz generuje
zestawinie więźby drewnianej na podstawie schematu 2D złożonego z linii
i bloków.
Wersja 2014 wprowadza okienka dialogowe, obsługę większej ilości typów obiektów, możliwość generowania tabelki zestawienia, możliwość obrysowywania więźby i kilka innych.
Wersja 2014 wprowadza wiele zmian:
- Dodanie okienka dla polecenia zliczania obiektów
- Dlugości linii, polilinii i łuków można zliczać razem.
- Generowanie tabeli zliczonych obiektów.

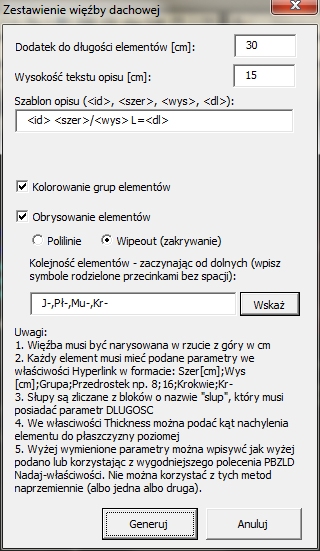

- Dodanie okienka dla polecenia zestawienia więźby
- Obrysowywanie elementów więźby z uwzględnieniem ich kolejności (Wipeout) lub polilinią.
- I kilka innych mniejszych zmian i poprawek.
Opis poleceń
Poniżej znajduje się spis dostępnych poleceń wraz z ich opisem.

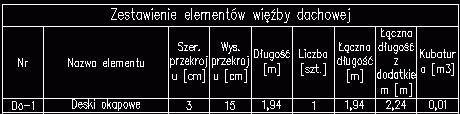

PBZLD
(zestawienie więźby)
- Generuje
zestawienie więźby drewnianej na
podstawie linii (LINE) i bloków symbolizujących elementy więźby. Linie
muszą mieć
wypełnione pola Hyperlink wg
schematu: "H;B;Opis; Symbol" np.: "7;14; Krokwie;K-". W polu
Thicness należy wpisać kąt nachylenia dachu (np. krokwii) w
stopniach. Polecenie
zlicza również słupy umieszczone na rysunku w postaci bloków (blok o
nazwie "slup" i atrybucie DLUGOSC zawierającym długość słupa w cm).
Ponadto polecenie:
- Umieszcza na liniach opisy z numeracją oraz aktualizuje te opisy przy ponownym uruchomieniu zliczania. Opisy mają konfigurowalną zawartość i wysokość.
- Potrafi obrysowywać elementy więźby przy pomocy polilinii lub obiektów Wipeout. W tym drugim przypadku otrzymujemy rzut z uwzględnieniem zadanej kolejności elementów (jedne elementy zakywają inne znajdujące się niżej).
- Parametry elementó więźby można nadawać również poleceniem PBZLD - Nadaj-właściwości.

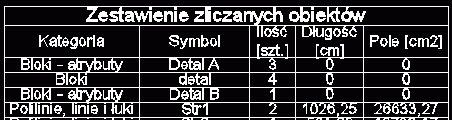

PBZLO
(zliczanie obiektów)
- Zlicza ilości i długości różnych obiektów na
rysunku, takich jak: linie wymiarowe (długość, ilość, ilość z
grupowaniem wg długości), bloki i atrybuty bloków (ilość), teksty (Text
i MText), odnośniki (MultiLeader) (ilość), polilinia (długość, ilość,
pole powierzchni), linia, łuk (ilość, długość).

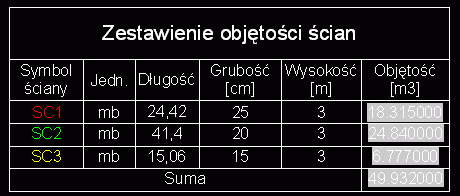

Polecenie w założeniu pomyślane jest do automatycznego zliczania długości ścian, wieńców, belek itp. (oznaczonych linią wymiarową z opisem), ilości różnych elementów na schematach i rysunkach zbrojeniowych (oznaczonych blokami lub opisami tekstowymi lub odnośnikami) oraz powierzchni stropów, stref (obrysowa- nych poliliniami).
Polecenie wyświetla wyniki w kilku formach:
1. generuje tabelę zestawienia (przycisk Zestawienie)
2. lub wstawia wyniki zliczania do linii poleceń (F2)
3. a także może umieszczać je w istniejącej tabeli (aktualizuje istniejące zestawienie - przycisk Aktualizuj tabelę). Aktualizowana tabela może posiadać dowolny kształt, dowolne kolumny i wiersze, wśród których muszą się znajdować kolumna z identyfikatorami (wielkość liter ma znaczenie), kolumna z jednostkami (m, mb, cm, mm, szt. - pisane z małej litery) oraz kolumna na zliczane wartości. Tabela taka w parametrze Hyperlink, może mieć zdefiniowane numery kolumn symboli, jednostek i wartości w formacie "nr kolumny symboli;nr kolumny jednostek;nr kolumny wartości" np. "1;2;3", w przyciwnym przypadku użytkownik będzie o to pytany.
Tabele AutoCAD posiadają możliwości arkuszy kalkulacyjnych (np. formuły), dzięki czemu można np. sumować zliczane wartości, obliczać objętości, powierzchnie itd.
Ponadto polecenie może
kolorować zliczane obiekty.
Uwagi:
- Zliczanie pola powierzchni dotyczy tylko polilinii.
- Aby program prawidłowo rozpoznał tekst wpisany do obiektu tektu wielowierszowego (MText) nie może on posiadać formatowania 'ręcznego' np. "TEKST" to nie to samo co "TEKST".
- Linie wymiarowe, których długości mają być sumowane wg symboli muszą mieć wypełniony parametr Text override w formacie "SYMBOL L=<>".
- W przypadku aktualizowania tabeli zaleca się skasowanie w niej wartości, które mają być aktualizowane. W przeciwnym przypadku gdy wśród zaznaczonych do zliczania obiektów nie będzie obiektów o symbolach, które mają być aktualizowane, w tabeli pozostanie stara wartość dla danego symbolu.
Sposób pracy z programem
Wg pojawiających się instrukcji. Efekty działania poleceń - patrz przykłady.Przykładowe pliki
Uwaga! Poniższe przykłady pochodzą ze starej wersji programu. Nowe przykłady w przygotowaniu.
- Przykładowy plik schematu więźby dachowej z zestawieniem wygenerowanym poleceniem PBZLD (zestawienie drewna).
- Przykładowy plik z zestawieniem ścian i słupów wygenerowanym poleceniem PBZLO (zestawienie obiektów).
Filmy instruktażowe
